EtherCAT 背景介紹
隨著智能制造的興起，對實時性、同步性和精度的要求日益提升。EtherCAT以其卓越的實時性能、高帶寬和低延遲特性，成為連接控制器與傳感器、執行器等設備的關鍵橋梁，實現了復雜生產線上設備的無縫協同工作，顯著提高了生產效率和產品質量，推動了工業自動化向更高層次的發展！
?
?

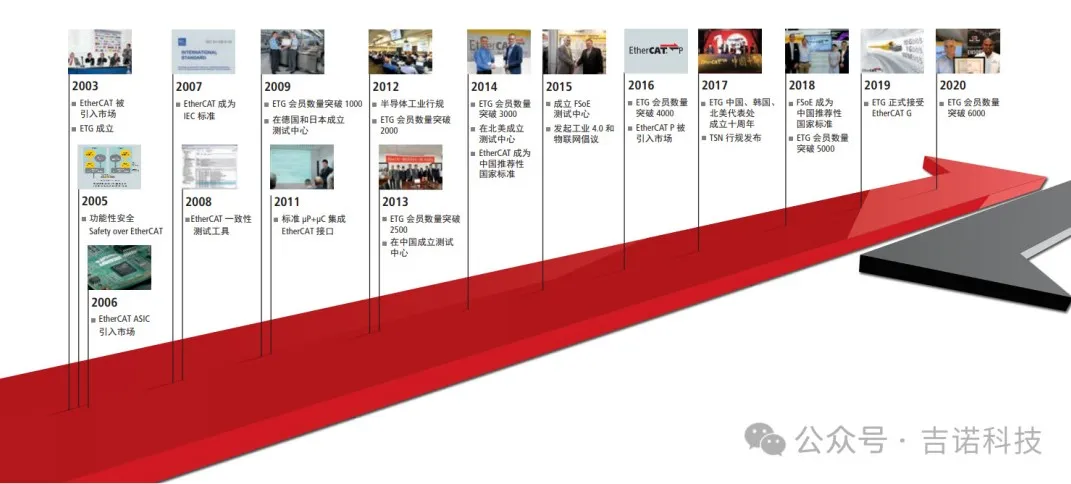

EtherCAT技術于2003年被引入市場，并于2007年成為國際標準

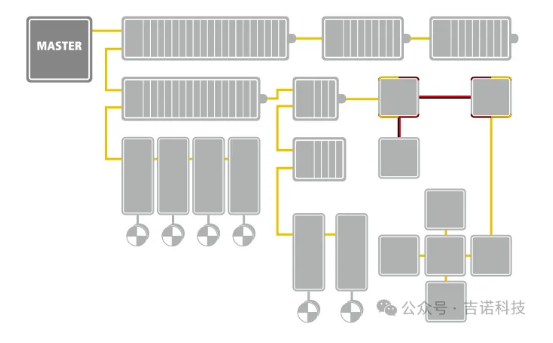

EtherCAT核心在于節點處理幀的高效性：每個節點只讀取發送給自己的數據，并將自己的數據寫入幀中，整個過程都在數據幀幀沿下游傳輸?shù)倪^程中完成。這種方式提升了帶寬利用率，實現了一個數據幀就能刷新整個系統數據，速度得到了提升。其網絡支持多達65535個設備，支持線路、總線型、樹型、星型等多種拓撲方式。
?
?
自2013年成功推出首個達到IP67防護等級的遠程I/O系列以來，吉諾科技始終深耕于工業通訊網絡技術的研發前沿，不斷創新突破！為了有效解決設備在工作過程中產生的熱量問題以及提升遠程I/O模塊的抗干擾能力，吉諾科技研發了采用金屬外殼的EtherCAT遠程I/O模塊系列。（該系列還有注塑外殼的產品版本，以滿足不同場景下的應用需求）
?
?
產品概述
金屬外殼遠程I/O模塊優勢采用金屬外殼設計，顯著提升散熱性能，降低運行溫度，延長使用壽命。同時，增強電磁屏蔽能力，確保數據傳輸?shù)姆€(wěn)定與精準涵蓋數字量（PNP/NPN）、模擬量（電流、電壓、溫度等）等多種輸入輸出類型，滿足工業自動化領域的廣泛需求小巧的模塊尺寸，便于在有限空間內安裝，提升系統集成效率產品參數
小模塊外形系列
?
?
1.防護等級：IP67
2.材質：ADC12
3.供電：2*M8，四針孔座&針座，24VDC
4.尺寸：155mmx 36mm x 31mm
5.協議接口：EtherCAT，100Mbps，2*M8，四針孔座
6.支持分布式時鐘、模塊化設備描述，CoE緊急報文，自動映射
7.支持系統供電與負載供電獨立、LED指示狀態和診斷反饋
8.I/O連接方式：4*M12 A-Code，五針孔座
9.數字量參數：
(1)每個通道具有短路、過載、反接保護
(2)每個端口支持2路數字量輸入或輸出
(3)支持8路數字量
(4)輸入輸出遵循EN 61131-2 Type 1/3
(5)有PNP和NPN型號可供選擇
(6)有純輸入、輸入輸出自適應型號可供選擇
(7)支持輸入輸出自適應，無需配置
10.模擬量模塊參數：
(1)每個端口支持1路模擬量
(2)支持2/3/4線制連接
(3)分辨率為16bit
(4)熱電阻支持Pt100/ Pt200/Pt500/Pt1000
(5)熱電偶支持E / S / J / T / K / B / N / R / L型
(6)電流電壓可配置，電流量程范圍為0/4...20mA，電壓量程范圍為-10/0...10V
(7)有輸入輸出型號可供選擇
11.選型清單：GXEC-DI8S-M
GXEC-DI8S-NM
GXEC-DIO8S-M
GXEC-DIO8S-NM
GXEC-AI4S-I/U-M
GXEC-AI4S-RTD-M
GXEC-AI4S-TC-M
GXEC-AO4S-I/U-M

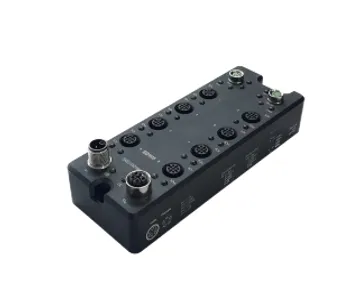

中模塊外形系列
?
?
1.防護等級：IP67
2.材質：ADC12
3.供電：2*M12 L-Code，孔座&針座，24VDC
4.尺寸：153.6mmx 58.4mm x 32mm
5.協議接口：EtherCAT，100Mbps，2*M8，四針孔座
6.支持分布式時鐘、模塊化設備描述，CoE緊急報文，自動映射
7.支持系統供電與負載供電獨立、LED指示狀態和診斷反饋
8.I/O連接方式：4*M12 A-Code，五針孔座
9.數字量參數：
(1)每個通道具有短路、過載、反接保護
(2)每個端口支持2路數字量輸入或輸出
(3)支持16路數字量
(4)輸入輸出遵循EN 61131-2 Type 1/3
(5)有PNP和NPN型號可供選擇
(6)有純輸入、輸入輸出自適應型號可供選擇
(7)支持輸入輸出自適應，無需配置
10.選型清單：
GXEC-DI16M-M
GXEC-DI16M-NM
GXEC-DIO16M-M
GXEC-DIO16M-NM
?
?
無縫對接多協議

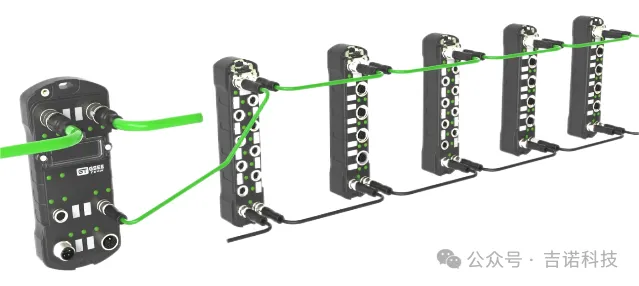

通過搭配吉諾科技的GXC系列耦合器網關，可輕松實現多種協議的轉換功能。用戶可根據實際需求，將上述模塊的EtherCAT協議轉換為PROFINET、EtherNet/IP、Modbus TCP等主流協議接口，從而無縫對接不同協議標準的控制器與廠家設備，極大地增強了系統的兼容性與靈活性！
如需了解更多詳情，請隨時聯系我們！
?
